認識斜導柱！

斜導柱在塑膠模具的使用中，主要是提供滑塊（行位）側向抽芯所需動力的圓柱模具導柱。

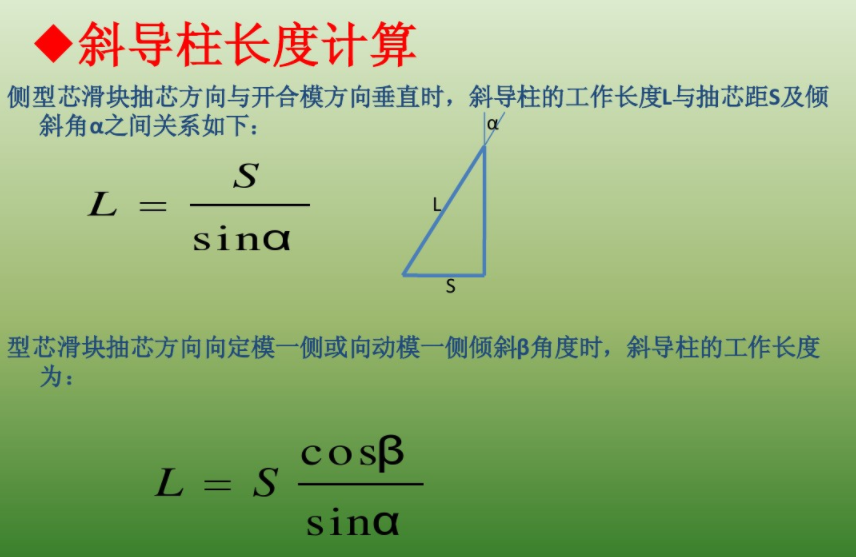

導柱C段的長度，相當重要，它的長短控制著滑塊跑動的距離S。斜導柱的長度計算其實就是利用“三角函數”來計算。我們可以簡化成一個三角形，方便使用“三角函數”式計算。設定S就是圖中的滑塊滑動距離S，角度X就是圖中的角度D。（這兩個數已經根據產品、模具設計的需要設定為固定值，是已知數。）長度L相對于上圖中的C。高度H，就是滑塊滑動到了指定位置時，模具打開的距離。這樣計算出來的數值只是在理想化的狀態下，實際上還要考慮到滑塊和斜導柱之間的間隙，以及它們上面的圓角，等等因素。不過，現在AutoCAD等電腦輔助設計軟件已經是如此先進，完全把人們從繁雜的計算公式中解放出來，只要通過一些簡單的命令，或者利用一些更快捷的外掛，就能畫出所需要的斜導柱，也從而可以得出其長度，還可以模擬它們在開模后的狀態。



模具的斜導柱的角度一般常采用20度或25度兩種傾斜角度，一般采用20度的這一種，如果滑塊移動的距離有點長度話，可以采用25度的這一種。如果距離更長的話，就要采用液壓或氣壓的方法。
